一、用途:
1. 用于將Φ630mm線盤的線纜放線打卷用。也可用于成圈機主動放線用、擠出生產的放線、裁線機的主動放線等用途。
2.人面對機器,左邊放線,右邊收線,放線架只有馬達皮帶傳動部分配備安全護罩及升降限位開關。
二、主要技術參數:
1. 放線盤徑：Φ630mm。（按客戶線盤尺寸）
2. 最高線速：300m/min。
3. 適用線徑：2-15mm。軟線
4. 出線高度：1000mm。
三、設備主要部件:
1. 主動放線機：1臺
2. 張力擺臂架：1臺
四、設備主要性能:

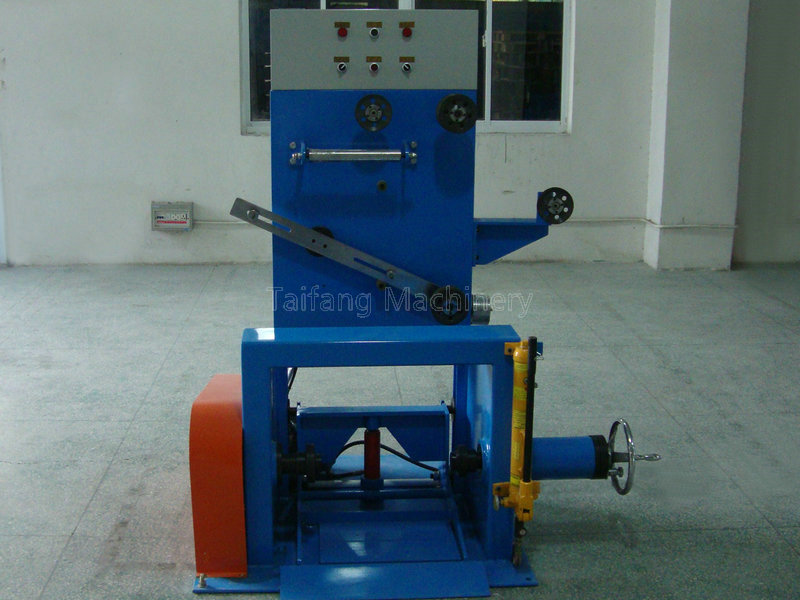

A. 主動放線架
1. 主動型放線,適用放線盤Φ630mm。
2. 無軸式主動放線,配備5HP德國西門子（SIEMENS）馬達+2HP RV減速機及5HP海普蒙特變頻器。
3. 變頻器控制放線張力,自動調整, 放線速度與收線主機變頻同步聯動,不受放線快慢限制,以避免線材被拉伸損壞,從而保證線纜的質量要求。
4. 控制：所有電器組件均為進口。配啟動、停止、正轉、反轉控制裝置，自動跟蹤收線主機速度,與收線機聯動控制,斷線自動停機。
5. 線盤升降: 液壓升降，底座滑板可橫向移動,手動絲桿鎖緊線盤。
B. 張力擺臂架
1. 機架采用優質型鋼及鋼板焊接而成，牢固美觀。
2. 合金鋁，張力采用加減配重塊，實現所需在線張力的大小，張力任意調整；也可通過電位器自動控制放線架的張力大小。
3. 自動跟蹤收線主機速度，保持放線速度、張力恒定。
